DE DIETRIX Панели управления

	Панели управления
■ Единая функциональная программа управления оборудованием ■ Различные возможности управления ■ Оптимальная согласованность с оборудованием ■ Простота в обращении ■ Гарантированное качество

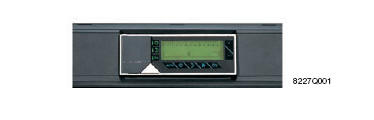

Панели управления DIEMATIC

	Поистине электронный мозг котла, управляемый микропроцессором, панель управления серии DIEMATIC^® заключает в себе программное двухпозиционное управление, учитывающее наружную температуру, ре-гулирующее работу одно-, двухступенчатой, а также модулирующей горелки.	Модели серии DIEMATIC^® c заранее введенным программным кодом готовы к работе сразу после установки времени. Чрезвычайно простая в обращении, панель управления серии DIEMATIC^® позволяет в любое время изменять температуру,	программы отопления и многие другие параметры. Диалоговый экран панели серии DIEMATIC^® позволяет осуществлять взаимодействие посредством понятных сообщений на русском, немецком, французском или английском языках, управляя работой как	простейших, так и очень сложных и дорогих отопительных установок. Удачный дизайн панелей управления серии DIEMATIC^® подчеркивает превосходное классическое конструкторское решение.

	В комплекте заводской поставки панель управления DIEMATIC 3 или DIEMATICDelta способны управлять работой прямого отопительного контура (контура котла) путем воздействия на одноступенчатую горелку. После простого подключения датчика ГВС или датчика температуры горячей воды емкостного водонагревателя панель спосбона управлять (с приоритетом) и программировать производство горячей санитарно-технической воды. При добавлении 1 или 2 дополнительных плат появляется возможность управлять 1 или 2 смесительными контурами. Панели управления DIEMATIC 3 и DIEMATIC- Delta становятся самоадаптирующимися при добавлении 1 или нескольких датчиков комнатной температуры или диалоговых модулей.	Таким образом, они сами без предварительных настроек способны автоматически настраивать отопительные кривые для каждого из отопительных контуров в зависимости от характеристик установки и от реальных потребностей в тепле. К панели управления DIEMATIC 3 для каждого контура может быть подключено дополнительное оборудование - диалоговый модуль CDI 2 или упрощенное дистанционное управление с датчиком комнатной температуры. Панель управления DIEMATIC-Delta оснащена съемным диалоговым модулем, который может быть установлен в жилом помещении. Пользователь, взяв модуль в руки, обладает набором команд для управления своей отопительной установкой.	Панель управления DIEMATIC 3

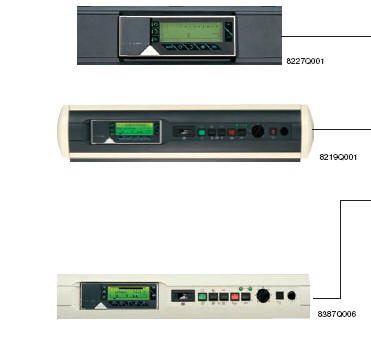

			Панель управления DIEMATIC-Delta

	Как и DIEMATIC-Delta панель управления Панель управления DIEMATIC-m Delta DIEMATIC-m Delta, предназначенная для котельных средней и большой мощности, в комплекте заводской поставки способна управлять работой прямого отопительного контура (контура котла) путем воздействия на одноступенчатую, двухступенчатую или модулирующую горелку. После простого подключения датчика температуры горячей воды емкостного водонагревателя панель способна управлять (с приоритетом) и программировать производство горячей санитарно-технической воды. При добавлении 1 или 2 дополнительных плат появляется возможность управлять 1 или 2 смесительными контурами. В комплекте заводской поставки панель управления DIEMATIC-m Delta способна управлять работой каскада с количеством ведомых котлов до 9, которые должны быть оснащены панелью управления К	(дополненную каскадной платой с кабелем BUS длиной 12 м - ед. поставки AD 135), с программированием и управлением первичного контура. Панель управления DIEMATIC-m Delta становится самоадаптирующейся при добавлении 1 или нескольких датчиков комнатной температуры или диалоговых модулей. Таким образом, она сама без предварительных настроек способна автоматически настраивать отопительные кривые для каждого из отопительных контуров в зависимости от характеристик установки и от реальных потребностей в тепле. DIEMATIC-m Delta в своей базовой комплектации задумана для взаимодействия с одним или несколькими настенными модулями DIEMATIC VM, каждый из которых способен управлять работой 2 дополнительных контуров, и/или с системой дистанционного управления.	Панель управления DIEMATIC-m Delta

DIEMATIC VM
Настенный модуль с микропроцессорной системой регулирования позволяет управлять и регулировать 2 дополнительных контура, каждый из этих контуров может быть на выбор : смесительным контуром отопления, контуром ГВС или вспомогательным контуром. Возможно подключить между собой до 20 модулей DIEMATIC VM и осуществить различные комбинации в зависимости от типа установки: а) Установка с котлом или каскад из котлов, оснащенный панелью управления DIEMATIC-m Delta Панель управления DIEMATIC-m Delta управляет работой первичного контура и взаимодействует с каждым модулем DIEMATIC VM, который может управлять работой 2 контуров. б) Установка с котлом, панель управления которого управляет работой первичного контура (например, DIEMATIC-Delta или DIEMATIC 3) Панель управления (система регулирования) котла и модуль (модули) DIEMATIC VM независимы. Один из модулей DIEMATIC VM конфигурируется как ведущий и оснащается датчиком наружной температуры (). в) Установка с котлом без системы регулирования (например, со стандартной панелью управления или панелью управления К) Первичный контур не управляется. Модуль или модули DIEMATIC VM используются как в п. б) г) Для любого типа установки каждый модуль используется автономным образом, независимо от панели управления (системы регулирования) котла или других DIEMATIC VM. Каждый из модулей должен быть оснащен, по крайней мере, 1 датчиком наружной температуры (). (*) Каждый контур может быть оснащен своим собственным датчиком наружной температуры (позонное регулирование), а также датчиком комнатной температуры.
ПАНЕЛЬ УПРАВЛЕНИЯ EASYMATIC/EASYRADIO
Электронная панель управления E/ER поставляется только с системой регулирования EASYMATIC/EASYRADIO. EASYMATIC E/EASYRADIO ER: С поставляемым датчиком наружной температуры для эксплуатации с учетом наружной температуры прямого теплового контура • Модуль EASYMATIC в сочетании с панелью управления E/ER: - может быть установлен в жилом помещении и служит цифровым дистанционным управлением для корректировки комнатной температуры. - или может быть встроен в саму панель управления, но тогда без корректировки комнатной температуры и функции дистанционного управления. Принцип работы модулей Easymatic и Easyradio одинаков : в случае с модулем Easymatic данные передаются по проводной системной шине, а для Easyradio данные передаются по радиоволнам - от места установки модуля до приемопередатчика, установленного рядом с котлом. Заводская модификация обладает функциями управления процессом ГВС и программирования. Простое подключение датчика температуры горячей воды емкостного водонагревателя активизирует эту функцию. EASYMATIC E/EASYRADIO ER предварительно запрограммирован и готов к работе. Чрезвычайно простые в обслуживании, модули EASYMATIC/EASYRADIO позволяют в любой момент изменять температуры, программы отопления и многие другие параметры, например, программирование на год вперед эксплуатационного цикла с учетом комнатной температуры и наружной температуры с целью защиты от замерзания (до 99 дней). Кроме того, EASYMATIC/EASYRADIO при сбое рабочего процесса высвечивает на дисплее возможную причину с помощью кода распознавания сбоев.
ПАНЕЛИ УПРАВЛЕНИЯ SV-MATIC^®
Погодозависимое управление С воздействием на одноступенчатую горелку Блоки управления SV-matic 321B, 321D и 321DB – двухпозиционные блоки с воздействием на одноступенчатую горелку. Они регулируют температуру котла в зависимости от внешней температуры и позволяют установить основную температуру в диапазоне от 30 до 60°С (30°С – заводская настройка), а также максимальное ограничение температуры в диапазоне от 75 до 90°С (75°С – заводская настройка). Значения температуры при эксплуатации в дневное время и при понижении температуры регулируются и программируются отдельно. При понижении наружной температуры до + 3°С (диапазон – 5° до + 10°С) насос отопления и горелка автоматически включатся и тем самым обеспечивают защиту от промерзания. При повышении температуры более + 22° С (диапазон от 15 до 30°С) оба прибора автоматически отключатся. Модификации B и DB включают, кроме того, регулирование производства горячей воды (датчик температуры горячей воды емкостного водонагревателя в комплекте поставки), а также приоритетное включение: по команде датчика емкостного водонагревателя включается загрузочный насос и отключается циркуляционный насос отопления. Блоки управления можно дополнить дистанционным управлением с датчиком комнатной температуры или без датчика. Во избежание случайного переключения встроенный в корпус таймер и элементы управления защищены прозрачной открывающейся панелью. В комплект поставки входят прибор управления со штекером, 1 датчик наружной температуры, 1 датчик температуры горячей воды котла (датчик подающей линии), 1 датчик температуры горячей воды емкостного водонагревателя (для SV-matic 321 B, 321 DB).
				ед поставки	Номер артикула

		SV-matic 321 D -для котлов, обеспечивающих только отопление. Программирование режима на день и на неделю с помощью цифровых часов		AD 102	88017812

		SV-matic 321 B - для котлов, обеспечивающих отопление и ГВС. Программирование режима на день посредством 2 аналоговых часов, одни –для отопления, другие – для режима температуры водонагревателя. Управление емкостным водонагревателем и приоритетным включением ГВС.		AD 101	88017811

		SV-matic 321 DB - для котлов, обеспечивающих отопление и ГВС. Программирование режима на день и на неделю с помощью цифровых часов для отопления и температуры водонагревателя. Управление емкостным водонагревателем и приоритетным включением ГВС.		AD 103	88017813


С воздействием на одноступенчатую горелку и сервомотор смесительного вентиля Блоки управления SV-matic 331 и 331 DB – это двух-, трехпозиционные блоки управления для регулирования работы одноступенчатой горелки и сервопривода смесителя. Они содержат в себе 2 различные ветви управления в одном корпусе (например, контур калорифера и контур «теплого пола», могут быть запрограммированы раздельно.). Они регулируют температуру котла в зависимости от внешней температуры и позволяют установить основную температуру в диапазоне от 30 до 60° С (30° С – заводская настройка), а также максимальное ограничение температуры в диапазоне от 75 до 90° С (75° С – заводская настройка). Значения температуры при эксплуатации в дневное время и при понижении температуры регулируются и программируются отдельно. При понижении наружной температуры до + 3° С (диапазон – 5° до + 10° С) насос отопления и горелка автоматически включатся и тем самым обеспечат защиту от замерзания. При повышении температуры более + 22° С (диапазон от 15 до 30° С) оба прибора автоматически отключатся. Блоки управления можно дополнить дистанционным управлением с датчиком комнатной температуры или без датчика. Во избежание случайного переключения, встроенный в корпус модуль таймера и элементы управления защищены прозрачной открывающейся панелью. В объем поставки входят прибор управления со штекером, 1 датчик наружной температуры, 1 датчик температуры горячей воды котла, 1 датчик подающей линии для смесительного контура, 1 датчик температуры горячей воды емкостного водонагревателя (для SV-matic 331 DB).

		SV-matic 331- для котлов, обеспечивающих только отопление со смесительным контуром Программирование режима на день и на неделю.		AD 106	88017816

		SV-matic 331 DB - для котлов, обеспечивающих отопление со смесительным контуром, и ГВС Программирование режима эксплуатации на день и на неделю с помощью цифровых часов для отопления и графика температуры водонагревателя. Управление емкостным водонагревателем и приоритетным включением ГВС.		AD 109	88017819


Погодозависимое управление С воздействием на двухступенчатую горелку Блоки управления SV-matic 322 D и 322 DB – это двухпозиционные блоки с воздействием на двухступенчатую горелку. Принцип работы (основная температура 40°С – заводская настройка) аналогичен работе моделей 321 D, 321 DB. Комплект поставки состоит из прибора регулирования с разъемом, 1 датчика наружной температуры, 1 датчика температуры горячей воды котла и 1 датчика температуры горячей воды емкостного водонагревателя (SV-matic 322 DB, 332 DB).
				ед поставки	Номер артикула

		SV-matic 322 D - для котлов, обеспечивающих только отопление Программирование режима на день и на неделю. Обязательный соединительный кабель, для подключения к панели управления К		AD 104 AV 106	88017814 83457754

		SV-matic 322 DB - для котлов, обеспечивающих отопление и ГВС. Программирование режима работы на день и на неделю с помощью цифровых часов для отопления и графика температуры воды водонагревателя. Регулирование включает в себя управление емкостным водонагревателем и приоритетное включение ГВС. Обязательный соединительный кабель для подключения к панели управления К		AD 105 AV 106	88017815 83457754


С воздействием на двухступенчатую горелку и сервомотор смесителя Блок управления SV-matic 332 DB – двух-, трехпозиционный блок управления с воздействием на работу двухступенчатой горелки и сервопривод смесителя. Принцип работы совпадает с принципом работы модели 331 DB (основная температура 40°С – заводская настройка). В комплект поставки входят прибор регулирования с разъемом, 1 датчик наружной температуры, 1 датчик на входе (начальный) для контура со смесительным вентилем и 1 датчик температуры горячей воды емкостного водонагревателя.

		SV-matic 332 DB - для котлов, обеспечивающих отопление с 1 смесительным контуром и ГВС. Программирование режима работы на день и на неделю с помощью цифровых часов для отопления и графика температуры воды водонагревателя. Управление предусматривает регулирование работы водонагревателя и приоритетного включения ГВС. Обязательный соединительный кабель для подключения к панели управления К.		AD 111 AV 106	88017821 83457754


Дистанционное управление и датчик комнатной температуры для SV-Matic

		Дистанционное управление FBR-30 S без датчика комнатной температуры для 1-позиционного воздействия Дистанционное управление RFF-30 S с датчиком комнатной температуры для 1- и 2-позиционного воздействия FBR-30 S: Дистанционное управление, включая потенциометр для дистанционного переключения повышения и понижения температуры теплоносителя котла и подающей линии. Переключатель выбора режима работы с позициями “Автоматический режим”, "Продолжительная работа в режиме комфортной температуры" и "Продолжительная работа в режиме пониженной температуры". RFF-30 S: Дистанционное управление с датчиком комнатной температуры для контроля за температурой в помещении, включая потенциометр для дистанционного переключения со средним положением для повышения и понижения температуры теплоносителя котла и подающей линии. Изменения в обоих температурных контурах происходит параллельно. Переключатель вида работы с позициями «Автоматический режим», «Продолжительность работы в течение дня» и "Продолжительная работа в режиме комфортной температуры" и "Продолжительная работа в режиме пониженной температуры".		AD 99 AD 97	88017826 88017825


Модули приоритета и регулирования температуры горячей воды МВ 1, МВ 2, МВ 3

		MB1, для котлов GT 210 (< 70 кВт) и GT 2100 MB2, для котлов GT 210 K, GT 300 K/II, GT 400 K, GTE 500 K, а также DTG 220 EcoNOx/II, DTG 320 EcoNOx MB3, для котлов DTG S110K Модуль для отопительных установок с ГВС, которые не оснащены системами управления и регулирования. Модуль заменяет блок регулирования SV-matic и устанавливается на его место (только для МВ1 и МВ2)		AD 127 AD 128 AD 131	88017841 88017842 88017844


Термостаты комнатной температуры для котлов DTG S 110K, DTG 130.-B, GT(U) 120 B (со стандартной панелью управления), GT 210/2100 (со стандартной панелью управления)

				ед поставки	Номер артикула
		Непрограммируемый термостат комнатной температуры Этот термостат позволяет регулировать комнатную температуру в диапазоне от 6 до 30°С, воздействуя на горелку.Статическая погрешность +/- 1,4 К. Подключение при помощи 2 проводов		AD 140	88017859

		Программируемый термостат комнатной температуры Этот термостат обеспечивает регулирование и еженедельное программирование отопления, воздействуя на горелку, и согласно 3 следующим режимам работы: - Автоматический: в соответствии с программой (4 программы на выбор) автоматически переключается в режим "пониженной" или "комфортной" температуры. "Пониженная" или "комфортная" температура регулируются в диапазоне от 5 до 30°С. - Постоянный: поддержание постоянной температуры (в диапазоне от 5 до 30°С). - Отпуск: используется при длительном отсутствии. Поддерживает заданную температуру (в диапазоне от 5 до 30°С) для определенного периода времени (от 1 до 99 дней) Питание от 2 поставляемых элементов LR6 Статическая погрешность +/- 0,3 К Подключение при помощи 2 проводов		AD 137 (проводный) AD 200 (беспроводный)	88017855 88017018
