Жидкотопливные/газовые чугунные напольные котлы |
■
Великолепен во всем |
|
|
Диапазон мощности: от 16 до 39 кВт |
GTU 120 S | |||
| Чугунный котел для отопления с встроенной жидкотопливной горелкой | ||||
|
|
- Чугунный секционный высокопроизводительный котел с естественным газоотводом. Теплообменник: · с трехходовым принципом удаления дымовых газов; · с горизонтальными каналами для отвода дымовых газов в асиметричном расположении; · с турбулизаторами. - Поставка в виде 2 коро- бок: ·1 коробка: собранный котел в упаковке с жид- котопливной горелкой, удовлетворяющей нор- мам EN 267 и наносящей минимальный вред ок- ружающей среде (вы- бросы окисей азота NOx< 120 мг/кВт·ч) ·1 коробка: панель управления. - Выбор в соответствии со способом применения представлен в таблице |

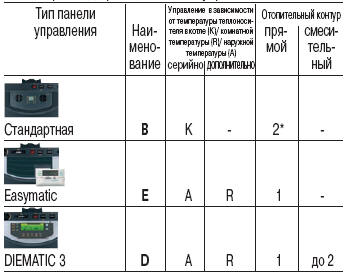

На выбор 3 модификации панели управления
|
||
• Идентификационный номер продукции: |
Эти 3 панели управления изначально содержат приоритет ГВС, а также могут управлять водонагревателем с новым анодом "Titan Active System". В качестве дополнительного оборудования и с увеличением цены может быть заказана беспроводная версия панели управления Е (Easymatic) - "Easyradio ER". *путем добавления 1 или 2 термостатов комнатной температуры |
|||
|
Диапазон мощности: от 16 до 33/39 кВт |
GTU 1200 S/L 160 или L 250 | |||
| Чугунный котел для отопления и горячего водоснабжения с встроенной жидкотопливной горелкой | ||||
|
|
- Чугунный секционный высокопроизводительный котел с естественным газоотводом. Теплообменник: · с трехходовым принципом удаления дымовых газов; · с горизонтальными каналами для отвода дымовых газов в асиметричном расположении; · с турбулизаторами. - Поставка в виде 5 коробок: · 1 коробка: смонтирован- ный и упакованный котел со встроенной жидкотоп- ливной горелкой, удовле- творяющей нормам EN 267 и наносящей ми- нимальный вред окружаю- щей среде (выбросы оки- сей азота NOx < 120 мг/кВт·ч), · 1 коробка - водонагреватель для ГВС объемом 160 или 250 л с датчиком ГВС. Он оборудован анодом с автоматически настраиваемым током "Titan Active System", который не требует технического обслуживания |
· 1 коробка: комплект соединительных трубопроводов котел-водонагреватель,
включая подпиточный насос и обратный клапан,

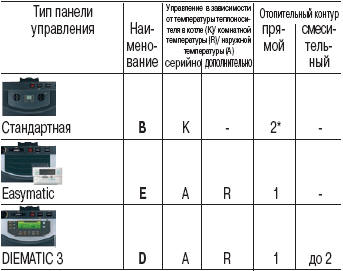

· 1 коробка: встроенная панель управления. На выбор 3 модификации панели управления
Эти 3 панели управления изначально содержат приоритет |
||
|
• Идентификационный номер |
||||
|
Диапазон мощности: от 16 до 33 кВт |
GTU 1200 S/V 130 | |||
| Чугунный котел для отопления и горячего водоснабжения с встроенной жидкотопливной горелкой | ||||
|
|
- Чугунный секционный высокопроизводительный котел с естественным газоотводом. Теплообменник: · с трехходовым принципом удаления дымовых газов; · с горизонтальными каналами для отвода дымовых газов в асиметричном расположении; · с турбулизаторами. - Поставка 5 коробок: · коробка: котел, · коробка: кожух и термоизо- ляция + комплект соедини- тельных трубопроводов ко- тел/водонагреватель, с подпиточным насосом и обратным клапаном и дат- чик температуры теплоно- сителя в котле, · коробка: жидкотопливная горелка, удовлетворяющая нормам EN 267 и нанося- щая минимальный вред ок- ружающей среде (выбросы окисей азота NOx < 120 мг/кВт-ч), · 1 коробка - водонагреватель для ГВС объемом 130 л, устанавливаемый под котлом. Он изначально оборудован анодом с |
автоматически настраиваемым током "Titan Active
System ", который не требует
технического обслуживания · 1 коробка:
встроенная панель управления. На выбор 3 модификации панели управления
Эти 3 панели управления изначально содержат приоритет |
||
|
• Идентификационный номер продукции: |
||||
|
Диапазон мощности: от 16 до 39 кВт |
GT 120 | |||
| Жидкотопливный/газовый котел для отопления | ||||
|
|
- Чугунный секционный высокопроизводительный котел с естественным газоотводом. Теплообменник: · с трехходовым принципом удаления дымовых газов; · с горизонтальными каналами для отвода дымовых газов в асиметричном расположении; · с турбулизаторами. - Предназначен для эксплуата- ции с: · Наддувной жидкотоплив- ной горелки согласно EN 267, жидкого топлива EL со- гласно DIN 51603, часть 1, · Наддувной газовой горелки согласно DIN 4788 или CE, проверенной по EN 676, для всех горючих газов сог- ласно инструкциям EN 437, - Поставка в виде 3 коробок: · 1 коробка: котел, · 1 коробка: кожух и термо- изоляция, · 1 коробка: встроенная па- нель управления |
- Выбор в соответствии со способом применения представлен в таблице На выбор 3 модификации панели управления
Эти 3 панели управления изначально содержат приоритет ГВС, а |
||
|
• Идентификационный номер продукции: |
||||
|
Диапазон мощности: от 16 до 39 кВт |
GT 1200 /L 160 и L 250 | |||
| Жидкотопливный/газовый котел для отопления и горячего водоснабжения | ||||
|
|
- Чугунный секционный высоко- производительный котел с ес- тественным газоотводом. Теплообменник: · с трехходовым принципом удаления дымовых газов; · с горизонтальными каналами для отвода дымовых газов в асиметричном расположении; · с турбулизаторами. - Предназначен для эксплуата- ции с: · Наддувной жидкотопливной горелкой согласно EN 267, жидкого топлива EL соглас- но DIN 51603, часть 1, · Наддувной газовой горел- кой согласно DIN 4788 или CE, проверенной по EN 676, для всех горючих газов сог- ласно инструкциям EN 437, - Поставка в виде 6 коробок: · 1 коробка: котел, · 1 коробка: кожух и термо- изоляция, · 1 коробка - водонагреватель для ГВС объемом 160 или 250 л с датчиком ГВС. Он оборудован анодом с автоматически настраиваемым током "Titan Active System", |
который не требует технического обслуживания · 1 коробка: комплект соединительных трубопроводов котел-водонагреватель, подпиточный насос и обратный клапан, · 1 коробка: встроенная панель управления На выбор 3 модификации панели управления
Эти 3 панели управления изначально содержат приоритет ГВС, а |
||
|
• Идентификационный номер |
||||
|
Диапазон мощности: от 36 до 102 кВт |
GT 210, 210 K и 210 DIEMATIC и 210 DIEMATIC-m Delta |
|||
| Жидкотопливный/газовый котел для отопления | ||||
|
|
- Чугунный секционный высокопроизводительный котел с процессом горения под давлением. Теплообменник: · с трехходовым принципом удаления дымовых газов; · с горизонтальными кана- лами для отвода дымовых газов в асиметричном расположении; · с турбулизаторами. Предназначен для эксплуа- тации с: - наддувной жидкотоплив- ной горелкой согласно DIN EN 267, для жидкого топлива EL согласно DIN 51603, часть 1, - наддувной газовой горел- кой согласно DIN 4788 или CE, проверенной по EN 676, для всех горючих газов согласно инструк- циям EN 437, ➪ Эксплуатация с односту- пенчатой наддувной жид- котопливной/газовой го- релкой: - GT 210: cо стандартной панелью управления, с |
возможностью установки блока SV-matic или моду- ля МВ 1; - GT 210 DIEMATIC: с па- нелью управления DIEMATIC Delta, содержа- щей съемный диалоговый модуль. Панель управле- ния DIEMATIC Delta обес- печивает саморегулиро- вание отопительной кривой каждого контура (если есть датчики ком- натной температуры), с двухпозиционным воз- действием на горелку. Возможно расширение функций посредством ус- тановки дополнительных плат. ➪ Эксплуатация с двухсту- пенчатой наддувной жид- котопливной/газовой го- релкой: - GT 210 К: с панелью уп- равления К, с возможно- стью установки блока SVmatic или модуля МВ 2. Может укомплектовы- ваться каскадной платой с соединительным кабе- |
лем BUS. ➪ Эксплуатация с двухсту- пенчатой или модулирую- щей жидкотопливной/га- зовой горелкой: - GT 210 DIEMATIC-m Delta: C панелью управ- ления DIEMATIC-m Delta, со съемным диалоговым модулем. Электронная система регулирования в зависимости от внешней температуры, воздейст- вующая на работу одно-, двухступенчатой и моду- лирующей наддувной го- релки. Каскадная установка: В сочетании с панелью управления К (и каскад- ной платой) DIEMATIC-m Delta может управлять ка- скадной установкой (в ка- скаде до 10 котлов), включая все возможные виды отопительных контуров (контуры котла, смесителя, бассейна или ГВС). |
|
|
• Идентификационный номер продукции: |
||||
|
Диапазон мощности: от 36 до 64 кВт |
GT 2100/... и GT 2100/... DIEMATIC | |||
| Жидкотопливный/газовый котел для отопления и горячего водоснабжения | ||||
|
|
- Чугунный секционный вы- сокопроизводительный ко- тел с процессом горения под давлением. Теплообменник: · с трехходовым принципом удаления дымовых газов; · с горизонтальными кана- лами для отвода дымовых газов в асиметричном расположении; · с турбулизаторами. - Расположенный снизу ем- костной водонагреватель MLS емкостью 150 или 250 л, включая трубопро- водное соединение котел- |
водонагреватель. Предназначен для эксплуа- тации с: - Жидкотопливной горел- кой, соответствующей DIN EN 267, работающей на жидком топливе EL со- гласно DIN 51603, части 1; - Газовой горелкой, прове- ренной согласно DIN 4788 или CЕ по EN 676, работа- ющей на всех горючих га- зах согласно EN 437; - GT 2100: со стандартной панелью управления, с возможностью установки блока SV-matic или моду- ля MB 1. |
- GT 2100 DIEMATIC: с панелью управления DIEMATIC Delta, содер- жащей съемный диало- говый модуль. Панель управления DIEMATIC Delta обеспечивает са- морегулирование ото- пительной кривой каж- дого контура (если есть датчики комнатной тем- пературы), с двухпози- ционным воздействием на горелку. Возможно расширение функций посредством установки дополнительных плат. |
|
|
• Идентификационный номер продукции: |
||||
|
Диапазон мощности: от 70 до 330 кВт |
GT 300/II,
GT 300 K/II и GT 300 DIEMATIC-m Delta/II |
|||
| Жидкотопливный/газовый котел для отопления | ||||
|
|
- Чугунный секционный высокопроизводитель- ный котел большой мощности с процессом горения под давлением. Теплообменник: · с трехходовым принци- пом удаления дымовых газов; · с горизонтальными ка- налами для отвода ды- мовых газов в асимет- ричном расположении; · с турбулизаторами. Предназначен для экс- плуатации с: - Жидкотопливной горел- кой, соответствующей DIN EN 267, работаю- щей на жидком топливе EL согласно ТУ DIN 51603, части 1; |
- Газовой горелкой, соот- ветствующей DIN 4788 или CЕ по EN 676, ра- ботающей на всех го- рючих газах согласно ТУ EN 437; - GT 300/II: Со стандарт- ной панелью управле- ния для установок без регулирования или с установленным в ко- тельной шкафом управ- ления. - GT 300 K/II: С панелью управления К, с воз- можностью установки блока SV-matic или модуля MB 2, или каскадной платы с соединитель- ным кабелем BUS. - GT 300 DIEMATIC-m Delta/II: с панелью уп- равления DIEMATIC-m |
Delta, встроенным мик- ропроцессором, с диа- логовым режимом, поз- воляющим выбирать режим эксплуатации в зависимости от наруж- ной температуры, регу- лирующим работу одно- или двухступенчатой, а также модулирующей горелки. В сочетании с панелью управления К (+ каскад- ная плата) DIEMATIC-m Delta может управлять работой каскадной уста- новки (до 10 котлов), ре- гулируя все возможные виды тепловых контуров (контуры котлов, смеси- телей, бассейнов или ГВС). Тип 304 305 306 307 308 309 L 991 1151 1311 1471 1631 1791 P 490 650 810 970 1130 1290 ØR 180 180 180 200 200 200 A B C D H Стандартная панель управления 130 105 165 738 1297 Панель управления К или DIEMATIC-m Delta 355 190 150 755 1387 |
|
|
• Идентификационный номер |
||||
|
Диапазон мощности: от 300 до 729 кВт |
GT 400, GT 400 K и GT 400 DIEMATIC-m Delta |
|||
| Жидкотопливный/газовый котел для отопления | ||||
|
|
- Чугунный секционный высокопроизводительный котел большой мощности с процессом горения под давлением. Теплообменник: · с трехходовым принципом удаления дымовых газов; · с горизонтальными кана- лами для отвода дымовых газов в асиметричном расположении; · с турбулизаторами. Предназначен для эксплуа- тации с: - Жидкотопливной горел- кой, соответствующей DIN EN 267, работающей на жидком топливе EL со- гласно ТУ DIN 51603, час- ти 1; |
- Газовой горелкой, соот- ветствующей DIN 4788 или CЕ по EN 676, работа- ющей на всех горючих га- зах согласно EN 437; GT 400: Со стандартной панелью управления для установок без регулиро- вания или с установлен- ным в котельной шкафом управления. - GT 400 K: С панелью уп- равления К, с возможно- стью установки блока SV-matic или модуля MB 2, или каскадной платы с соединительным кабелем BUS. - GT 400 DIEMATIC-m Delta: с панелью управ- ления DIEMATIC-m Delta, |
встроенным микропро- цессором, с диалоговым режимом, позволяющим выбирать режим эксплуа- тации в зависимости от наружной температуры, регулирующим работу од- но- или двухступенчатой, а также модулирующей горелки. В сочетании с панелью управления К (+ каскадная плата) DIEMATIC-m Delta может управлять работой кас- кадной системы (до 10 котлов), регулируя все возможные виды отопи- тельных контуров (конту- ры котлов, смесителей, бассейнов или ГВС). |
|
|
• Идентификационный номер изделия: СЕ 0049 АQ 0952 • Условия эксплуатации: - Максимальная температура теплоносителя в подающей трубе: 100°С - Максимальное рабочее давление: 6 бар - Регулируемый термостат котла: от 40 до 90°С - Защитный термостат котла: 110°С |
||||
|
Диапазон мощности: от 464 до 1365 кВт |
GTE 500, GTE 500 K, GTE 500 DIEMATIC-m Delta |
|||
| Жидкотопливный/газовый котел для отопления | ||||
|
|
Чугунный секционный вы- сокопроизводительный ко- тел с процессом горения под давлением. Теплооб- менник: • с четырехходовым прин- ципом удаления дымовых газов • с последовательно и па- раллельно расположен- ными каналами, поверх- ностями нагрева со специальными утолщени- ями. Предназначен для эксплуа- тации с: - жидкотопливной горел- кой, соответствующей DIN EN 267, работающей на жидком топливе EL со- гласно |
ТУ DIN 51603, части 1; - газовой горелкой, соот- ветствующей DIN 4788 или CЕ по EN 676, работа- ющей на всех горючих га- зах согласно или EN 437. Предлагаются 3 модели: GTЕ 500: Со стандартной панелью управления для установок без регулирова- ния или с установленным в котельной шкафом управ- ления. GTЕ 500 K: С панелью уп- равления К, с возможно- стью установки блока SVmatic или модуля MB 2, или каскадной платы с соеди- нительным кабелем BUS. GTЕ 500 DIEMATIC-m Delta: |
с панелью управления DIEMATIC-m Delta, встроен- ным микропроцессором, с диалоговым режимом, поз- воляющим выбирать ре- жим эксплуатации в зави- симости от наружной температуры, регулирую- щим работу одно- или двухступенчатой, а также модулирующей горелки. В сочетании с панелью упра- вления К (+ каскадная пла- та) DIEMATIC-m Delta мо- жет управлять работой каскадной установки (до 10 котлов), регулируя все воз- можные виды отопитель- ных контуров (контуры кот- лов, смесителей, бассейнов или ГВС). |
|
|
• Идентификационный номер изделия: СЕ 0049 АQ 0954 • Индекс модели: 01-226-568 • Условия эксплуатации: - Максимальная температура теплоносителя в подающей трубе системы отопления: 100°С - Максимальное рабочее давление: 6 бар - Регулируемый термостат котла от 40 до 90 °С - Защитный термостат котла: 110 °С |
||||
